電気自動車ドライブ片面アルミニウム PCB

Huaekang PCB ソース工場メーカーは、工場から直接発送し、価格が安く、交通が便利な沿岸都市である中国の広東省に位置し、製品が顧客の指定した住所に時間通りに到着することを保証します。この製品はUL規格に準拠しており、UL証明書、証明書番号E474851を取得しています。電気自動車ドライブ片面アルミニウム PCB は IATF16949 品質システム認証に合格しており、品質が保証されており、バイヤーに高品質の製品を提供します。

お問い合わせを送信

製品説明

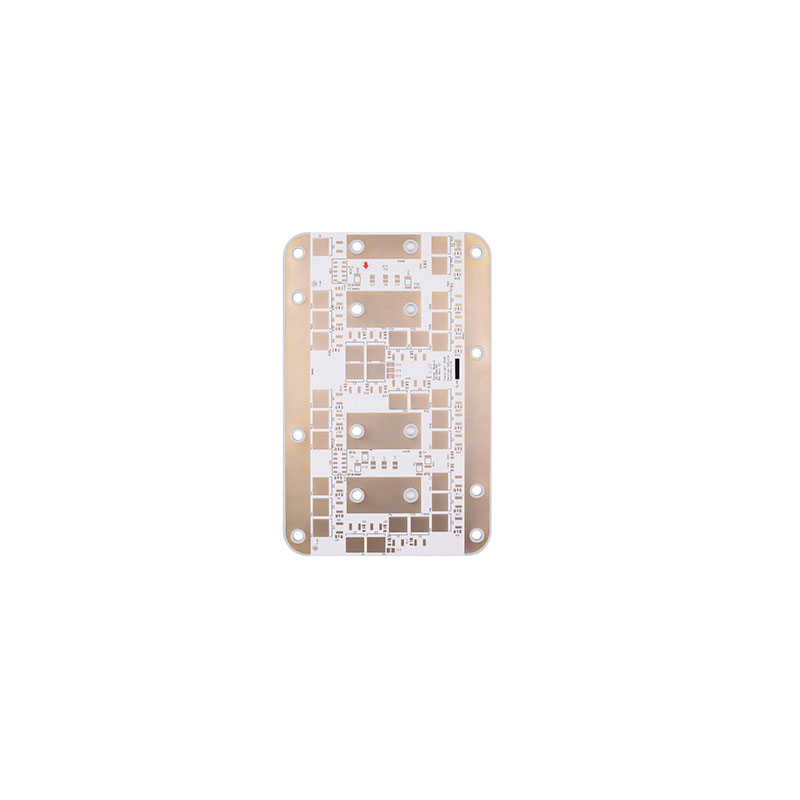

Huaerkang の電気自動車ドライブ片面アルミニウム PCB は、優れた放熱設計、大面積サーマルパッド、2mil 表面浸漬金プロセス設計を備え、特別に配合された絶縁層 (熱伝導率: 8W/m.k) と組み合わせて、放熱MOSチューブは基板表面により完全にフィットし、発生した熱エネルギーが放熱アルミニウム層により速く伝達されるため、製品の耐用年数が長くなります。

電気自動車ドライブの片面アルミニウム PCB は、より大きな動作電流に耐えるという顧客の設計ニーズを満たすために、4OZ 線銅の厚さを使用しています。レーザー成形により、部品のオフセット公差を±0.075mmに抑え、位置決め用の皿ネジを基板に完全に埋め込むことができます。レーザーで形成した穴の裏面には、金属穴の穴あけやパンチングによる穴エッジの変形がなく、放熱性の高いアルミニウム板がヒートシンクに最も広い面積で接触するため、より速い熱伝導が可能になります。溶接パッドは浸漬金で処理されており、溶接パッドにとってより有益であり、パッチ工場での誤はんだ付けや誤溶接を防ぎます。

製品仕様

材料	素材ブランド	熱伝導率	厚い	層	銅	表面処理	試験方法
アルミニウム	ポリトロニクス	8W/分	2.0mm	1層	4オンス	シンクグロッド	AOI、テストラックテスト
